Bielefeld wuchs im 19. Jahrhundert rasant entlang des Johannisbachs und des Lutterbachs, deren Auen heute oft unter dicht bebauten Stadtteilen liegen. Diese historische Siedlungsentwicklung hat zur Folge, dass viele innerstädtische Bauvorhaben in weichen, wassergesättigten Sedimenten stattfinden. Für Tunnelprojekte bedeutet das eine besondere Herausforderung: Lockergestein mit geringer Scherfestigkeit erfordert eine präzise geotechnische Analyse für Tunnel in weichem Boden, bevor überhaupt ein Spatenstich erfolgt. Unser Team führt diese Untersuchungen nach DIN 4020 und DIN EN 1997-1 (Eurocode 7) durch und berücksichtigt dabei die lokalen Grundwasserverhältnisse, die im Raum Bielefeld stark variieren können. So stellen wir sicher, dass Ihr Bauvorhaben auf verlässlichen Daten gründet.
Weicher Boden unter innerstädtischer Bebauung erfordert eine detaillierte geotechnische Analyse für Tunnel, um Setzungsschäden und Grundwasserströmungen rechtzeitig zu erkennen.
Methodik und Umfang
Ein markanter Unterschied zeigt sich zwischen dem nördlichen Stadtteil Jöllenbeck, wo tertiäre Sande und Tone dominieren, und dem südlichen Sennestadt, dessen Untergrund durch eiszeitliche Schmelzwassersande geprägt ist. Während in Jöllenbeck eher rolliger Boden mit mäßiger Lagerungsdichte auftritt, findet man in Sennestadt oft feinsandige Schluffe mit hohem Wassergehalt. Für eine geotechnische Analyse für Tunnel in weichem Boden in Bielefeld müssen beide Szenarien methodisch abgedeckt werden. Ergänzend zur Bohrung und Rammsondierung setzen wir daher auf die Instrumentierung geotechnischer Systeme, um Setzungen und Porenwasserdrücke während der Bauphase zu überwachen. Gerade bei Tunnelvortrieben unter bestehender Bebauung ist außerdem die Stabilität von Baugruben ein zentraler Parameter, der bereits in der Planungsphase mit numerischen Verfahren simuliert wird.

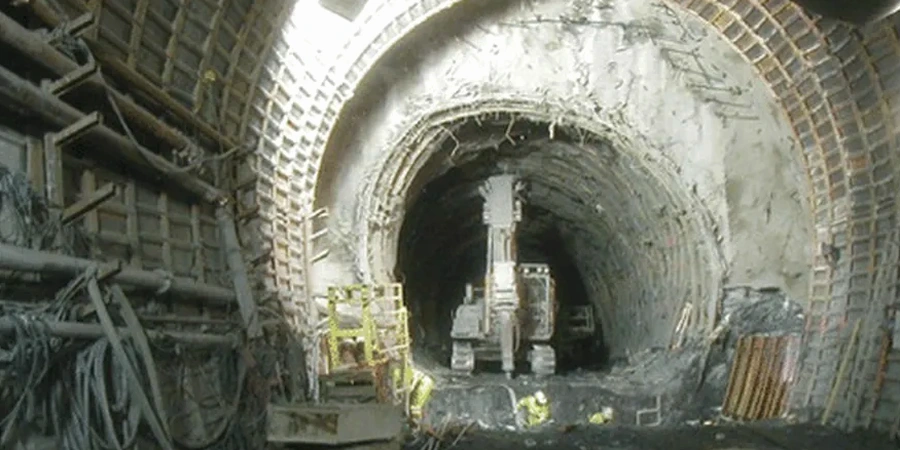

Technisches Referenzbild — Bielefeld
Lokale Besonderheiten
Ein typisches Szenario: Für einen Radschnellweg-Tunnel unter der Friedrichstraße in Bielefeld wurden vorab nur zwei Rammkernsondierungen angesetzt. Der Baugrund bestand aus bindigem Schluff mit eingelagerten Torfbändern – ein klassischer Fall von weichem Boden. Während des Aushubs begann die Sohle aufzuweichen, und der Grundwasserandrang führte zu einer Unterspülung der angrenzenden Versorgungsleitungen. Eine frühzeitige geotechnische Analyse für Tunnel in weichem Boden hätte diese Risiken durch ergänzende Grundwasserstände und Konsolidierungsversuche identifiziert. Stattdessen entstanden Zusatzkosten für Wasserhaltung und Bodenstabilisierung, die den geplanten Bauzeitenplan um drei Monate verlängerten.
Diese Leistung ergänzt unsere Laborversuche für eine umfassende Projektanalyse.
Technische Parameter
Parameter
Typischer Wert
Lagerungsdichte (D) nach DIN 18126
0,35 – 0,65 (mittel dicht)
undrainierte Scherfestigkeit (cu)
20 – 80 kN/m²
Steifemodul (Es)
5 – 25 MN/m²
Durchlässigkeitsbeiwert (kf)
1×10⁻⁵ – 1×10⁻⁷ m/s
Wassergehalt (w)
25 – 45 %
Ergänzende Leistungen
01
Baugrunderkundung mit Rammkernsondierungen und Bohrungen
Erfassung der Schichtgrenzen, Gewinnung gestörter und ungestörter Proben bis in Tiefen von 15 m unter Gelände. Durchführung von Rammsondierungen (DPH, DPL) zur Ermittlung der Lagerungsdichte und direkten Bestimmung von Steifeparametern für Tunnelbemessung.
02
Laborversuche an weichen Böden
Bestimmung von Konsolidierungsparametern (Cc, Cv), undrainierten Scherfestigkeiten (cu) im Triaxialversuch sowie Durchlässigkeitsbeiwerten (kf) im Ödometer. Diese Daten sind unerlässlich für die Setzungsprognose und die Bemessung von temporären Verbauten beim Tunnelvortrieb.
Referenznormen
DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN 1997-1:2014-03 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4095: Baugrund – Dränung zum Schutz baulicher Anlagen, DIN 1054: Baugrund – Sicherheitsnachweise im Erd- und Grundbau
Häufige Fragen
Warum ist eine geotechnische Analyse für Tunnel in weichem Boden in Bielefeld besonders wichtig?
Bielefeld liegt im Übergangsbereich zwischen Münsterländer Kreidebecken und Weserbergland. Der Untergrund besteht häufig aus wassergesättigten Schluffen und tonigen Sanden mit geringer Tragfähigkeit. Ohne eine detaillierte Analyse können Setzungen, Grundwasserströmungen oder sogar ein Baugrundversagen auftreten, was bei innerstädtischen Tunnelprojekten zu erheblichen Schäden an bestehender Bebauung führen kann.
Welche Untersuchungsmethoden kommen bei weichen Böden zum Einsatz?
Neben Rammkernsondierungen und Bohrungen setzen wir auf Drucksondierungen (CPTU) zur kontinuierlichen Erfassung von Spitzenwiderstand und Mantelreibung. Im Labor werden Triaxialversuche (CU, UU), Ödometer-Konsolidierungsversuche und Korngrößenanalysen durchgeführt. Die Kombination aus Feld- und Labordaten liefert die notwendigen Parameter für numerische Tunnelbemessungen.
Welche Kosten sind für eine geotechnische Analyse für Tunnel in weichem Boden zu erwarten?
Der Kostenrahmen für eine solche Analyse liegt in der Regel zwischen 3.250 und 13.570 Euro, abhängig von der Anzahl der Bohrungen, der Tiefe der Erkundung und dem Umfang der Laborversuche. Bei komplexen innerstädtischen Tunnelprojekten mit mehreren Grundwasserstockwerken kann der obere Bereich dieses Rahmens erreicht werden.
Wie lange dauert eine geotechnische Analyse für Tunnel in weichem Boden?
Die reine Feldarbeit (Bohrungen, Sondierungen) beansprucht je nach Umfang 2 bis 5 Arbeitstage. Die Laborversuche, insbesondere Konsolidierungsversuche, können 3 bis 6 Wochen in Anspruch nehmen. Für eine vollständige geotechnische Analyse inklusive Berichtserstellung sollten Planer mit einer Gesamtdauer von 4 bis 8 Wochen rechnen.
Welche Normen sind für die geotechnische Analyse in Bielefeld maßgeblich?
In Deutschland gelten die DIN 4020 für geotechnische Untersuchungen, der Eurocode 7 (DIN EN 1997-1) sowie die DIN 1054 für Sicherheitsnachweise. Für Tunnelbauten kommt ergänzend die ZTV-ING (Zusätzliche Technische Vertragsbedingungen für Ingenieurbauten) zum Tragen. Unser Labor ist nach DIN EN ISO/IEC 17025 akkreditiert.
